1.适用范围及特点
Ø 本装置为微机PT消谐与微机PT保护测控二合一装置，具备PT消谐、过电压保护、低电压保护、电压监测、绝缘监察、断线告警等功能。
Ø本装置是针对电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，最新研制的一种智能消谐装置。
Ø本装置采用32位高速、大容量微控制器，高速、高精度AD转换器，配合智能化的软件，经大功率、无触点消谐元件，实现PT消谐、电压监测与PT保护功能。
Ø本装置实时高精度采集PT开口三角电压17HZ、25HZ、50HZ、150HZ四种频率的电压分量，可以区分过电压、铁磁谐振及单相接地，并配置通信接口把各种故障信息传送至有关部门，适用于无人值守变电站。
Ø装置配置有4路模拟量输入，可采集三相母线电压及零序电压数据。
Ø装置具有3路可编程开关量输入，可适应各种PT柜的开关量接入需求。开入量的名称及功能可根据现场实际接线进行编程，既保证了使用的方便性，又保证了使用的灵活性。
Ø装置具有6路开出接点，其中1路为PT消谐出口。
Ø 装置具有带光电隔离与防雷保护的高速RS485通信接口，标准通信规约，通信速率可达到38400bps。

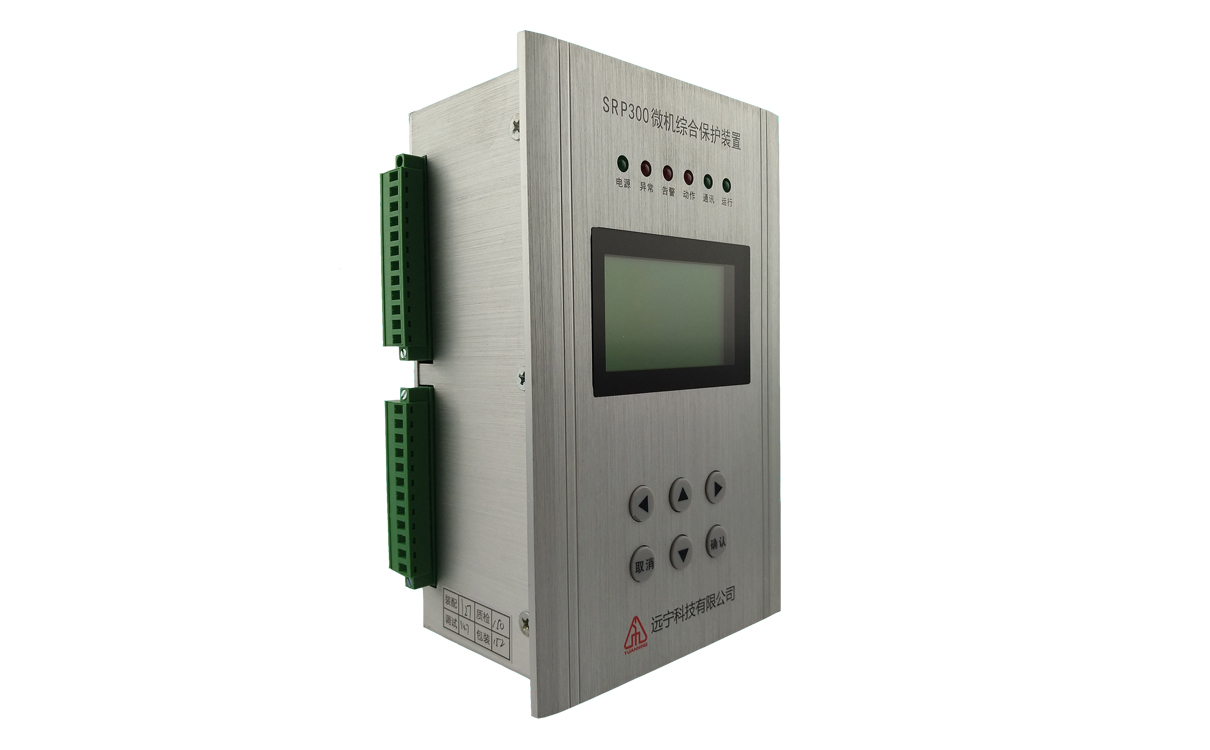

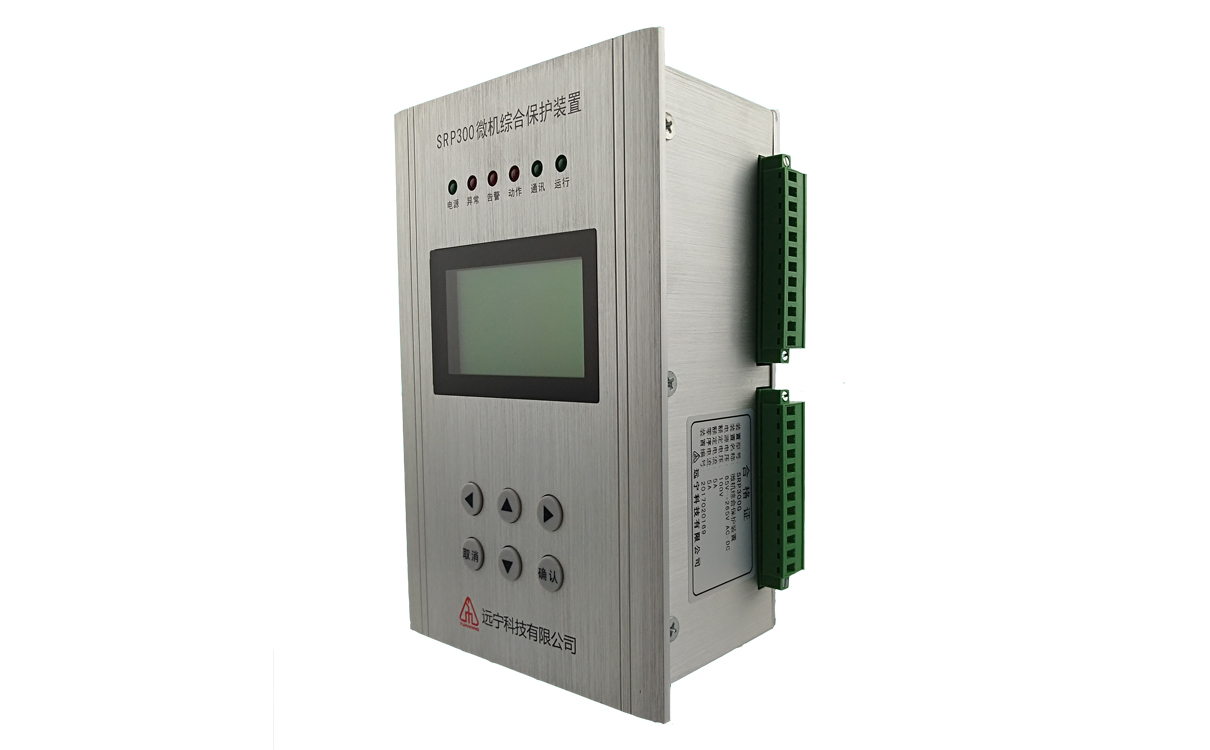

Ø装置采用大屏幕液晶显示器及中文菜单操作方式，人机接口良好。定值、采样数据、控制字含义、开关量输入、故障信息等均以中文的方式进行显示，现场定值整定、故障记录查询非常方便。
Ø 装置具有故障记录与故障录波功能，并将故障发生时间、故障电流与故障电压数据、故障波形均直接显示在装置液晶屏幕上。
Ø 装置内部采用高精度的时钟芯片，使装置能准确记录各种故障信息，同时具备接收配网主站网络通讯对时功能。
2.主要保护功能
Ø PT电压与谐波监测
Ø PT消谐
Ø 线路接地（跳闸/告警可选）
Ø 零序过压保护（跳闸/告警可选）
Ø 线路过压保护（跳闸/告警可选）
Ø 线路欠压保护（跳闸/告警可选）
Ø PT断线检测与告警
Ø3路可编程开入
