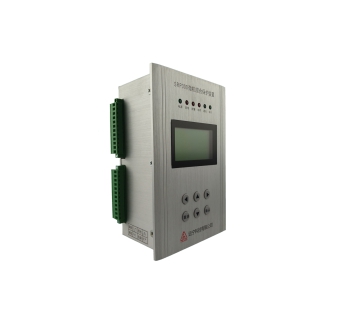

1.适用范围及特点
Ø 本装置具备PT并列切换功能，可实现35KV及以下电压等级的单母线分段下的PT切换、并列、过电压保护、低电压保护、电压监测、绝缘监察、断线告警等功能。

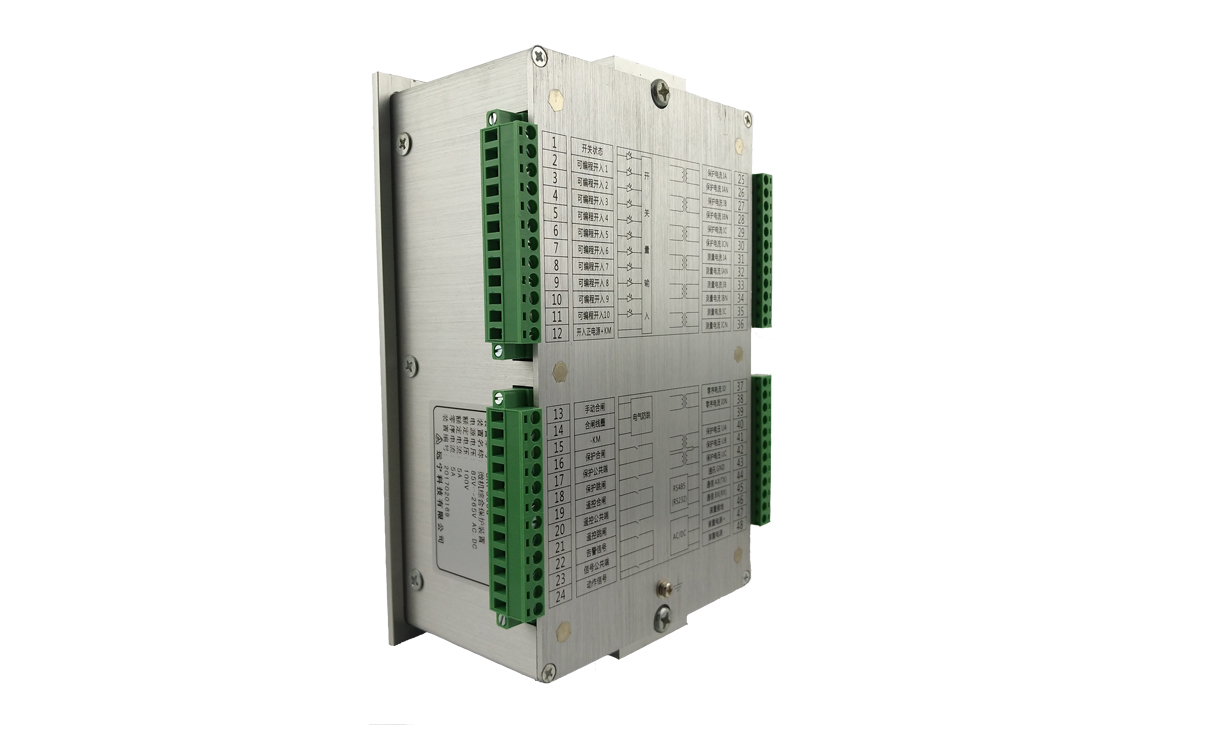

Ø 本装置包括面板均采用高质量一次成型铝型机箱，插拔式结构，壳体表面拉丝氧化处理，外形美观，屏蔽效果好。控制回路采用插拔式接线端子，并带固定法兰，现场调试、检修、更换非常方便。
Ø装置配置有8路模拟量输入，可采集两段母线电压、零序电压数据，三相电压既适应三PT的星形接线，也适应两PT的VV接线。
Ø装置具有6路开关量输入，可接入5路并列条件及1路闭锁并列。
Ø装置具有11路继电器输出接点，其中8路为电压并列接点，可同时并列保护电压及计量电压。具有独立的保护出口接点，另外2路为动作信号与告警信号接点。
Ø 装置具有带光电隔离与防雷保护的高速RS485通信接口，标准通信规约，通信速率可达到38400bps。

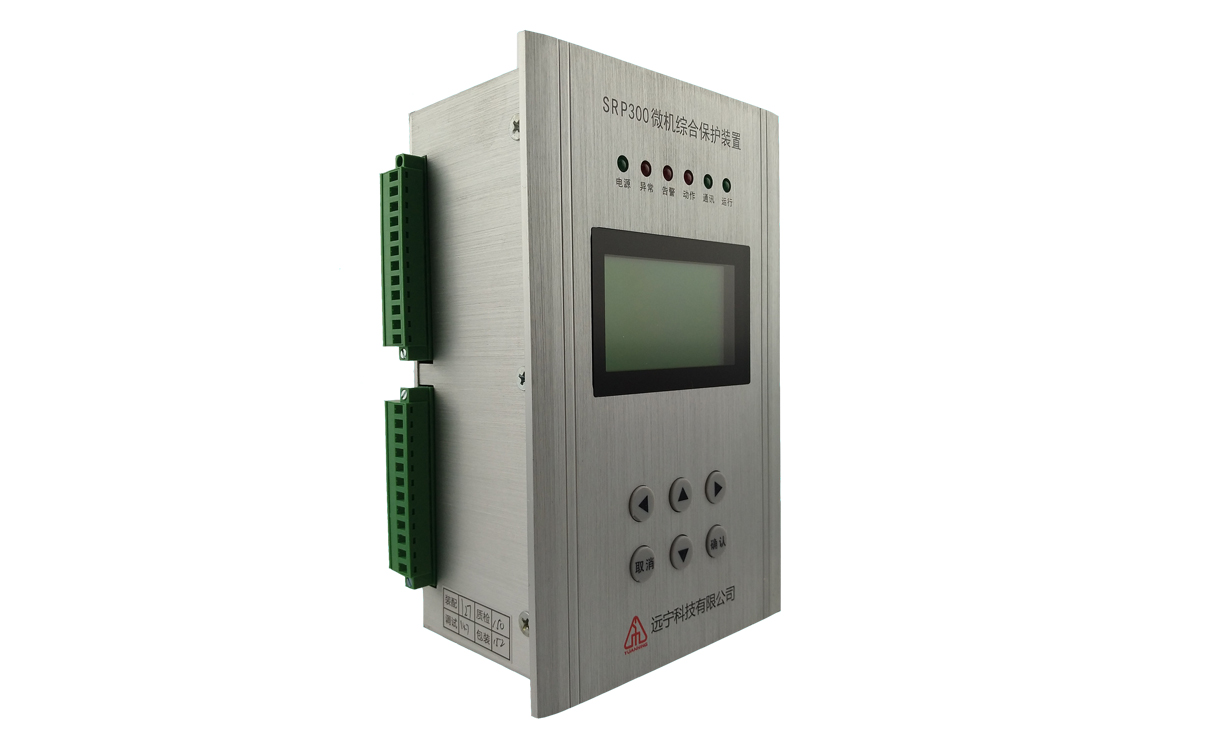

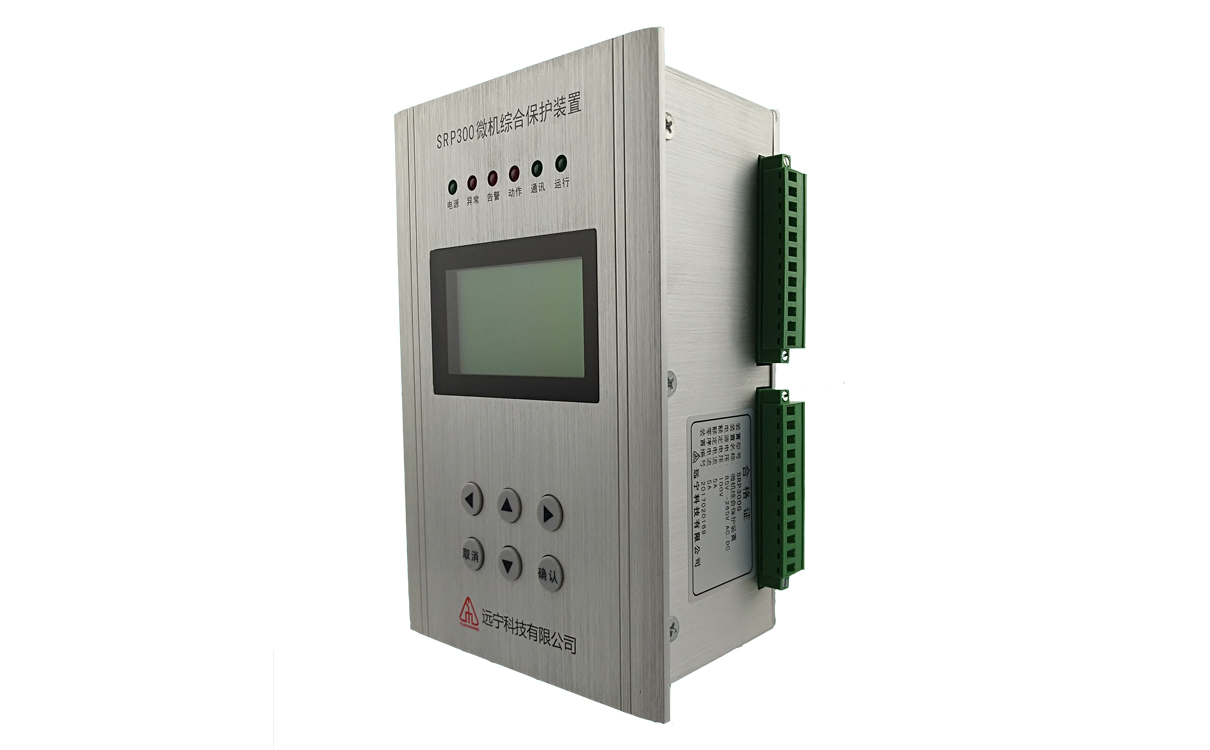

Ø装置采用大屏幕液晶显示器及中文菜单操作方式，人机接口良好。定值、采样数据、控制字含义、开关量输入、故障信息等均以中文的方式进行显示，现场定值整定、故障记录查询非常方便。
Ø 装置具有故障记录与故障录波功能，并将故障发生时间、故障电流与故障电压数据、故障波形均直接显示在装置液晶屏幕上。
Ø 装置内部采用高精度的时钟芯片，使装置能准确记录各种故障信息，同时具备接收配网主站网络通讯对时功能。
2.主要保护功能
Ø两段母线的PT电压并列，提供8对独立并列接点，可同时并列保护电压及计量电压
Ø并列前对两段电压幅值判别，确保合环操作时PT不会误并列造成交流电压空开跳闸
Ø提供五路并列控制接口，用于接两PT刀闸开关、母联开关状态、母联开关位置、母刀开关等的辅助接点及位置接点，实现对PT并列的控制
Ø并列逻辑可编程，并列控制开入常开与常闭可任意接入
Ø具备外部闭锁并列接口，方便运行人员退出PT并列功能
Ø1#PT低电压保护，2#PT低电压保护
Ø1#PT过电压保护，2#PT过电压保护
Ø1#PT零序过电压保护，2#PT零序过电压保护
Ø1#PT断线告警，2#PT断线告警
