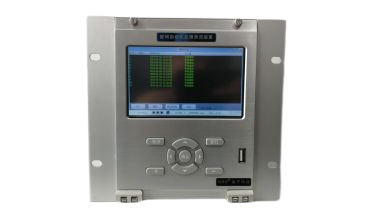

NRC配网自动化故障录波装置配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线与NRC联机，实现远程控制、数据共享、电气试验等功能。

故障录波：按用户预先定义的故障判据，NRC配网自动化故障录波装置实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。

实时监测：NRC配网自动化故障录波装置最多可接入16路开关量、16路模拟量。NRC配网自动化故障录波装置实时计算模拟量有效值，派生量（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图。有效值、开关量可以实时传输给上位机。

16路同步采样模拟通道
模拟通道A/D分辨率 ： 16位
同步采样频率：2KHz。
    有效值准确度：0.2% 。

16路同步采样开关量通道
   标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。

24路实时派生量
 最多可设置24路派生量

故障启动方式
  模拟量：突变、过量、欠量
  开关量：变位（闭合、断开）

故障记录容量 32MB
通讯     串行口：1个RS-232C端口，1个RS-485端口，最大通讯波特率115200bps。
显示屏   5”TTF显示屏；分辨率：800×480
机箱尺寸（mm）142(宽) ×175(高)×245(深)
重量    6kg(含铝合金包装箱)
工作电源    AC220V±15% 50Hz±0.5Hz；DC220V±15%(定制)
