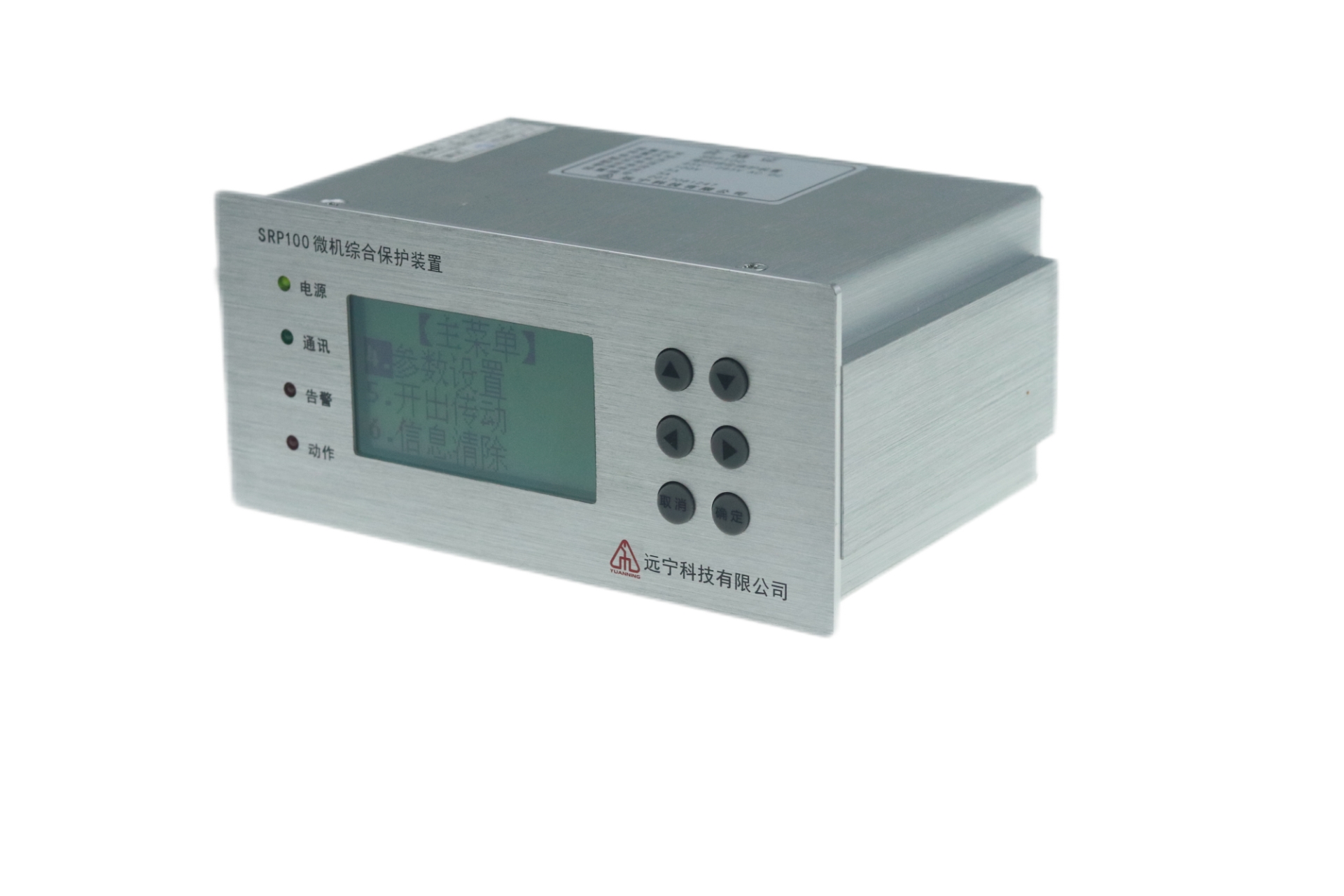

自供电源微机综合保护装置采用电流互感器供电，省掉维护麻烦、造价昂贵的直流电源或UPS，特别适合在小型环网断路器柜上使用，可对35KV及以下电压等级的架空线路、电缆线路、母线、变压器、电动机等设备提供完善的保护功能。

2.2.1 保护功能

定时限过流保护

三相三段定时限过流保护(速断、限时速断、定时限过流)

带启动过程闭锁元件

反时限过流保护(标准反时限/非常反时限/极端反时限3种曲线可选)

穿心零序过流保护(跳闸/告警可选)

自产零序过流保护(跳闸/告警可选)

4路可编程开入保护功能

2.2.2 数据采集功能

遥测

实时采集三相电流、零序电流

遥信

4路遥信量（外部开入4路）

2.2.3 事件记录功能

保护动作事件

开入变位事件

2.2.4 控制功能

就地分闸控制

2.2.5 操作箱功能

断路器跳闸电流自适应

2.2.6 通讯功能

带高速光电隔离的RS485通信接口

2.2.7 故障记录功能

记录故障发生时间、故障电流并直接显示在装置面板上的大屏幕液晶显示器上。

1. 环境条件

1.1 基本环境条件（确定产品基本性能及准确度、或仲裁试验的标准大气条件）

● 相对湿度：45% ~ 80%

● 大气压力：86 ~ 106 KPa

1.2 工作环境

● 环境温度：-10℃ ~ +50℃。

● 相对湿度：月平均最大相对湿度为93%以下，机壳表面无凝露。

● 工作环境： 没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾、爆炸危险的物质。

1.3 储存、运输环境

装置的储存、运输及安装允许的环境温度为-25℃~ +75℃，在不施加任何激励量的条件下，不出现不可逆变化。

2. 装置电源

● CT自供电源，一次电流达到CT额定电流的10％及以上时，装置能正常工作

● 外部电源：12－265V AC/DC

● 装置内部长寿命锂电池供电

3. 额定参数

● 交流电流：5A，50HZ 或1A，50HZ

4. 功率消耗

● 电源回路：正常工作时不大于2W

● 交流电流回路：不大于 0.2VA/相

5. 工作范围

A、B、C相电流精确工作范围： 1A ~ 100A

● 零序电流精确工作范围： 0.1A ~ 5A

6. 精度

● 各种保护动作精度：小于±3%

● 温度变差：小于±2%

● 综合误差：小于±5%

7. 跳闸输出

● 输出方式：直流24/48/110/220V可选

● 输出容量：10A，0.1S

8. 绝缘电阻、介质强度和冲击电压

绝缘电阻：≥50 MΩ

介质强度：2KV，50HZ，1min

冲击电压：5KV，(1.2/50)µs

9. 振动

符合IEC60255-21-1中3.2.1、3.2.2的有关规定。

10. 冲击

符合GB/T14537-1993中4.2.1、4.2.2的有关规定。

11. 碰撞

符合GB/T14537-1993中4.3的有关规定。

12. 抗干扰性能

12.1 脉冲干扰试验

能承受频率为1MHz及100KHz电压幅值共模2500V，差模1000V的衰减振荡波脉冲干扰试验。

12.2 静电放电试验

能承受IEC1000-4-2标准Ⅲ级、试验电压6KV的静电放电试验。

12.3 辐射电磁场干扰试验

能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验。

12.4快速瞬变干扰试验

能承受IEC1000-4-4标准Ⅲ级的快速瞬变干扰试验。
