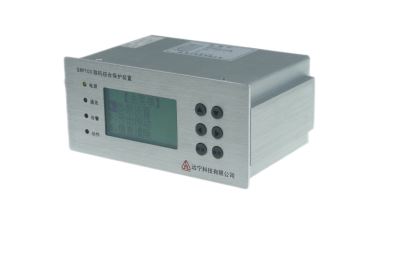

本装置可对35KV及以下电压等级的架空线路、电缆线路、变压器、电动机、电容器等设备提供完善的保护、控制及通信功能。装置既可分散在开关柜上就地安装，也可集中组屏安装；既可独立运行，也可联网构成综合自动化系统。装置具有独立遥信回路、断路器控制回路。装置采用铝合金机箱，插拔式接线端子，既保证了装置强弱电分开，又使现场检修维护非常方便。

3.1保护功能

母充保护

定时限过流保护

三相三段定时限过流保护(速断、限时速断、定时限过流，跳闸/告警可选)

带低电压闭锁元件

带启动过程闭锁元件

带二次谐波闭锁元件

带后加速功能及后加速低电压闭锁元件

反时限过流保护(标准反时限/非常反时限/极端反时限3种曲线可选，跳闸/告警可选)

带启动过程闭锁元件

过负荷保护(跳闸/告警可选)

带启动过程闭锁元件

定时限负序电流保护(跳闸/告警可选)

反时限负序电流保护(标准反时限/非常反时限/极端反时限3种曲线可选)

高压零序过流保护(跳闸/告警可选)

带后加速功能

低压零序过流保护(跳闸/告警可选)

自产零序过流保护(跳闸/告警可选)

低电压保护(带电流闭锁元件，电流闭锁逻辑可选，跳闸/告警可选)

过电压保护(跳闸/告警可选)

自动重合闸（具有保护启动及接点不对应启动方式，且具有外部闭锁功能，可选择重合一次/二次）

PT断线检测、告警及闭锁功能

跳合闸回路监视及告警

5路可编程开入保护功能

3.2数据采集功能

遥测

实时采集三相电流、三相线电压、高压零序电流、低压零序电流、自产零序电流、三相有功功率、无功功率、功率因数

遥信

6路遥信量（外部开入5路）

3.3 事件记录功能

保护动作事件

开入变位事件

遥控操作事件

3.4 操作箱功能

手动合闸检测

跳合闸回路断线告警

3.5 通讯功能

带高速光电隔离的RS485/RS232通信接口

3.6故障记录及故障录波功能

记录故障发生时间、故障电流及电压大小、故障波形并直接显示在装置面板上的大屏幕液晶显示器上

1.3.1 环境条件

● 工作环境温度：-20℃ ~ +50℃，24小时内平均温度不超过+45℃。

● 工作环境湿度：月平均最大相对湿度为93%以下，机壳表面无凝露。

● 工作环境： 没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾、爆炸危险的物质。

● 储存、运输极限环境温度：-25℃~ +75℃

1.3.2 装置电源(以合格证标签为准）

● 交流电源：AC85~265V，50Hz

● 直流电源：DC80~300V

1.3.3 功率消耗

● 直流回路：不大于 5W

● 交流电压回路：不大于 0.5VA/相

● 交流电流回路：不大于 0.5VA/相

1.3.4 工作范围与精度

● A、B、C相保护电流： 0.5A ~ 80A，±2%

● 零序电流： 0.1A ~ 5A，，±2%

● 电压：     5V ~ 150V，±0.5%

1.3.5 输出接点

● 出口接点容量：10A，250VAC/30VDC

● 信号接点容量：5A，250VAC/30VDC

● 工作寿命：动作100,000次

1.3.6 绝缘电阻、介质强度和冲击电压

   绝缘电阻：≥50 MΩ

   介质强度：2KV，50HZ，1min

   冲击电压：5KV，(1.2/50)µs

1.3.7 振动

符合IEC60255-21-1中3.2.1、3.2.2的有关规定。

1.3.8 冲击

符合GB/T14537-1993中4.2.1、4.2.2的有关规定。

1.3.9 碰撞

符合GB/T14537-1993中4.3的有关规定。

1.3.10 抗干扰性能

1.3.11 脉冲群干扰试验

能承受频率为1MHz及100KHz电压幅值共模2500V，差模1000V的衰减振荡波脉冲干扰试验。

1.3.12 静电放电试验

能承受IEC1000-4-2标准Ⅲ级、试验电压6KV的静电放电试验。

1.3.13 辐射电磁场干扰试验

能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验。

1.3.14快速瞬变干扰试验

能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验。
