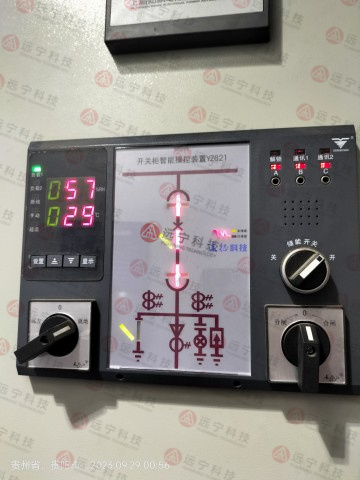

YZ821开关柜智能操控装置是针对电力开关柜研制开发的一款新型多功能、模拟动态指示的智能装置。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度智能控制、断路器分合状态指示、储能指示接地开关状态指示、手车位置指示、分合闸回路完好指示、远方/本地操作、远程通信、柜内照明等功能。采用面板安装方式，用户选用时只要提供一次方案图即可。

2.主要功能

本装置可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。

本装置以一体化布局配套装备于开关柜，***简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件。

本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够保障电器的***运行。

3技术参数

3.1 电       源：交流电压 AC/DC85V～265V 或DC 110V/DC220V

3.2 环境条件：工作温度-25℃ ～+55℃；贮藏温度-40℃ ～+85℃；

相对湿度5%RH ~ 95%RH

3.3 功       耗：≤15W

3.4 抗电强度：外壳与端子间≥AC2000V

3.5 绝缘性能：外壳与端子间≥100MΩ

3.6 抗电磁干扰功能：符合GB/T14598.13、GB/T14598.14、GB/T14598.9、GB/T14598.10的

要求。

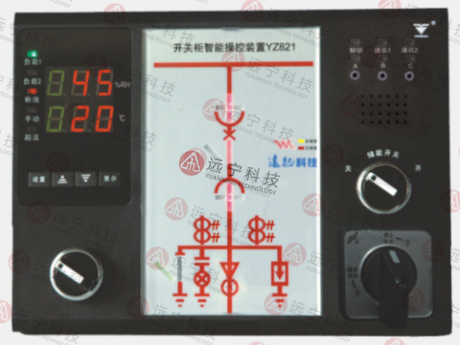

3.7 动态模拟一次接线图

模拟图（面膜）的制作：根据用户现场实际的一次接线方案、电压等级（35kV为柠黄色、10kV为绛红色、6kV为深蓝色）设计面膜。

动态模拟对象：断路器，手车位置，接地开关、储能等，通过电路采样，动态的根据实际信息变化面膜的一次接线图，从而实现动态模拟的目的

模拟图显示内容如下：

1) 分闸（或回路）显示； 2) 合闸（或回路）显示； 3) 预分预合闸闪烁指示；

4) 接地显示； 5) 储能显示； 6) 工作位置显示；

7) 试验位置显示； 8) 手车进出过程中动态显示；

9) 断路器、接地开关的防误闪烁提示。

3.8 语音防误提示

1) 断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”。

2) 接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”。

3) 断路器合闸状态、接地开关合闸状态，误将手车从试验位置推至工作位置时，

语音提示“请分断路器，请分接地开关”。

3.9 操作功能（可根据用户不同需要选择其中三种控制开关）

1) 分合闸操作； 2) 储能操作； 3) 远方/就地操作； 4) 柜内照明操作

3.10 带电显示功能

1) LED启辉电压（kV）：母线电压×0.15

2) 闭锁启控电压(kV)：   母线电压×0.40

3) 当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

注：强制闭锁控制电源：交流或直流220V，可***闭锁部分可靠工作；运行中控制电源消失，

闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。

3.11 柜内温湿度控制功能

1）可带两组温湿度传感器，每组包含一路温度、一路湿度传感器；

2）可带两路无源负载，容量为AC220V/***；

3）具有超温报警无源输出触点，容量为AC220V/3A；

4）可显示柜内的温湿度数值；

5）用户可根据需要设置加热/除湿输出的上下限；
