该产品可以根据用户要求实现一次回路设备开关状态指示和温湿度控制功能。

产品以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。

考虑到固定柜、手车柜（包括中置柜、下置柜）、环网柜等各种不同结构开关柜的安装空间要求，设计了A、C、D三种型号，每种型号产品的功能、安装尺寸及端子接线方式各不相同，便于根据实际需要选用。

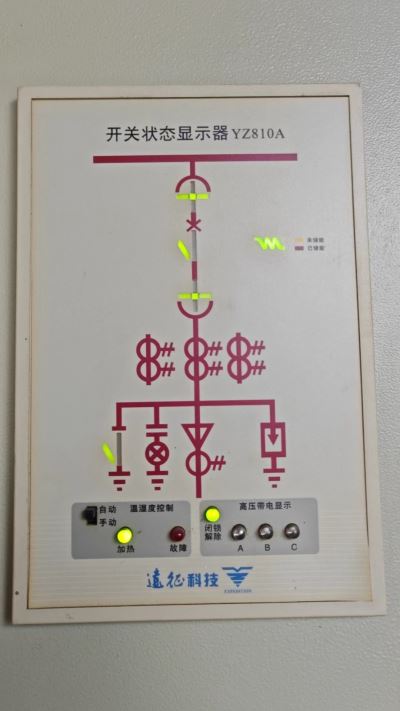

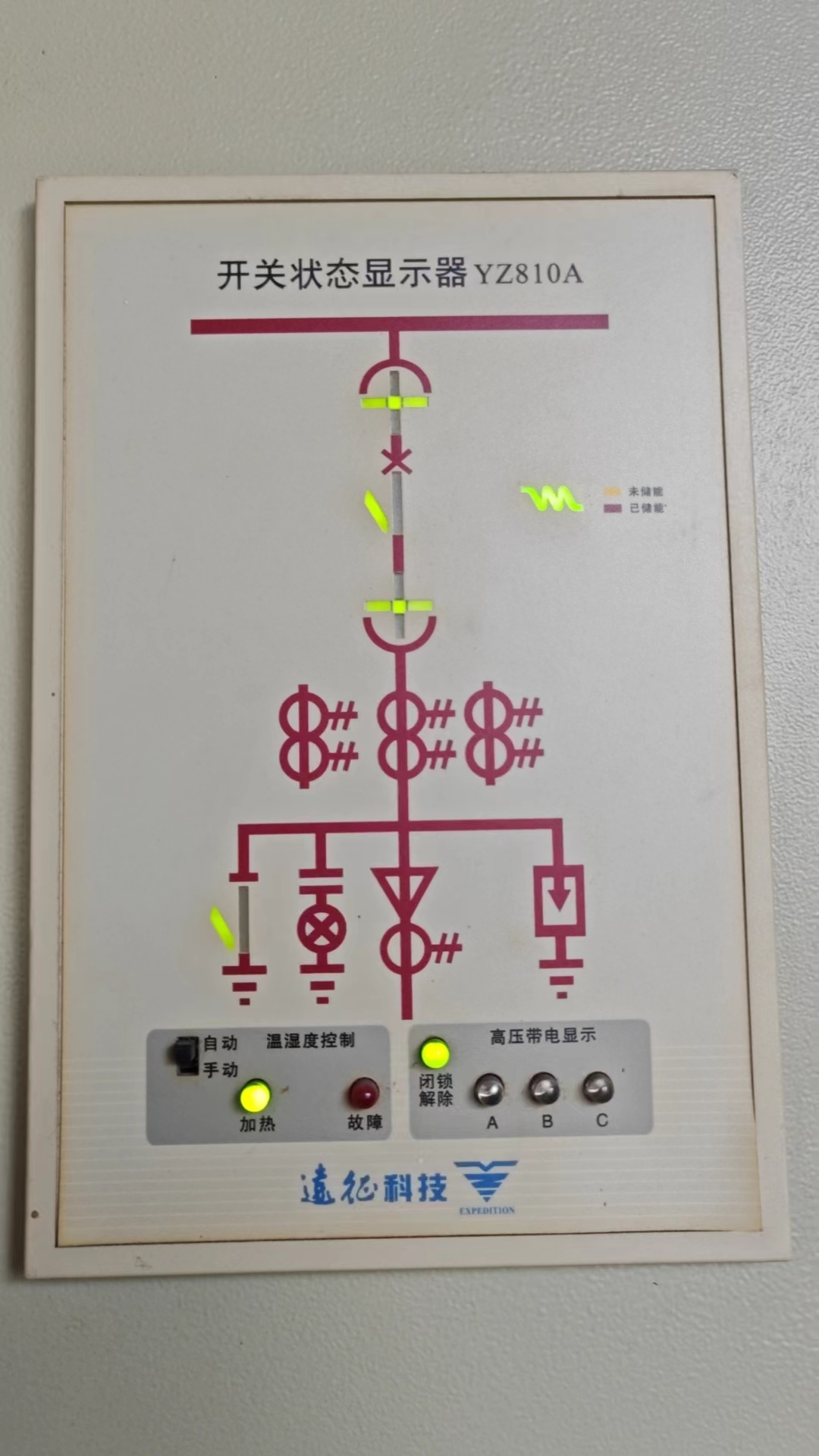

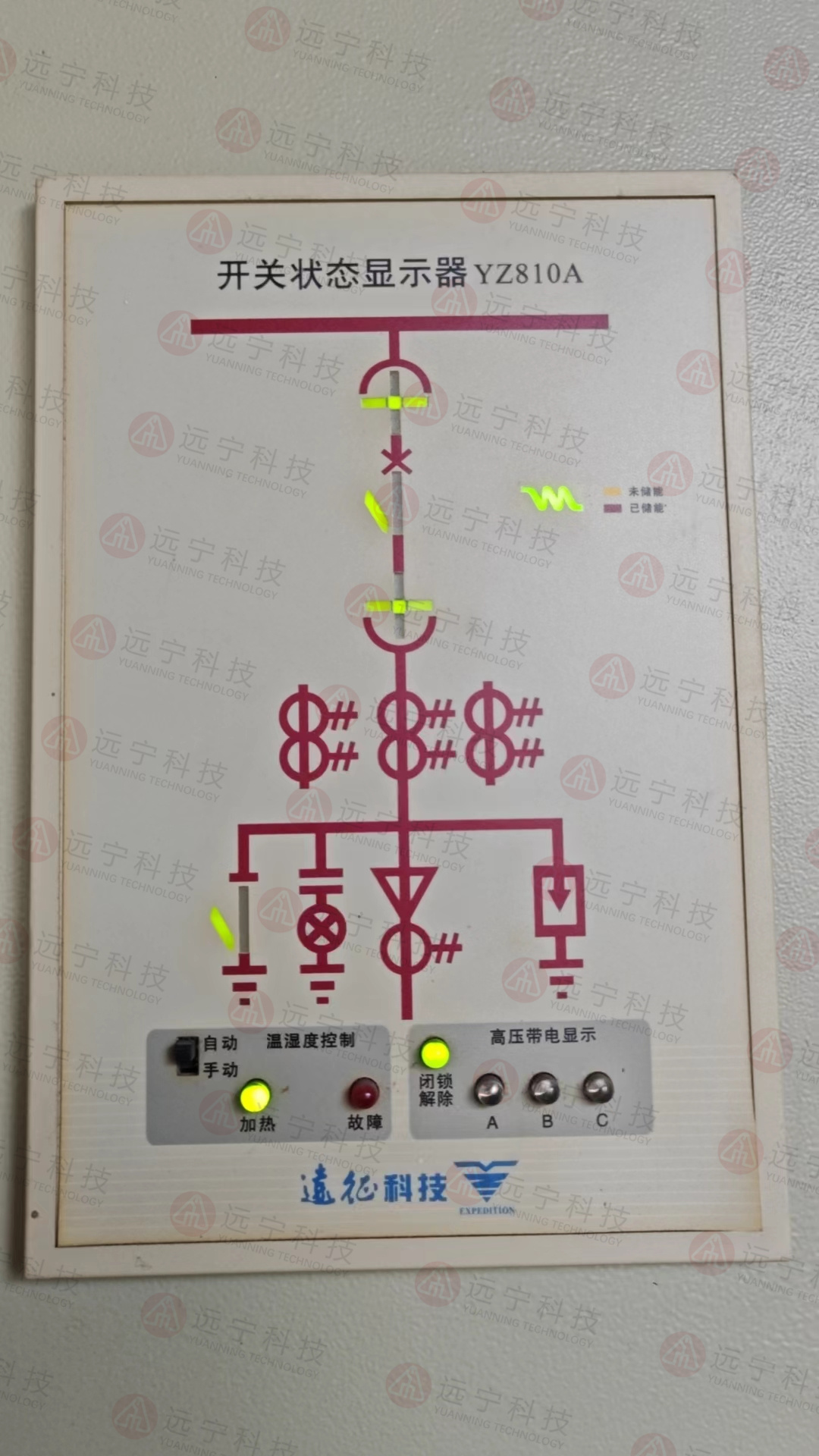

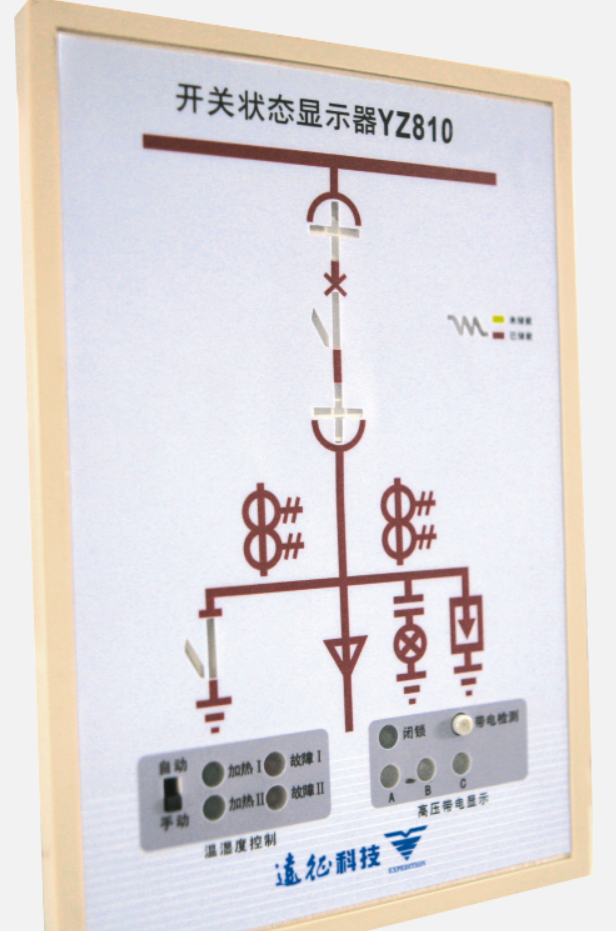

YZ810A：

关状态显示（断路器、手车或隔离刀、 接地刀、弹簧储能） 三相高压带电指示与闭锁控制 除湿加热控制（两路凝露、两路温度）与 加热回路断线告警 具有RS485接口，可以组网通信 接线端子为侧向出线

3 技术参数

3.1 供电电源：AC85V～265V  50Hz或DC 110V/DC220V

3.2 环境条件：工作温度 -20℃ ～＋70℃；贮藏温度 -40℃ ～＋85℃；相对湿度 5%RH ~ 95%RH

3.3 功    耗：≤10W

3.4 抗电强度：外壳与端子间＞AC2000V

3.5 绝缘性能：外壳与端子间＞100MΩ

3 技术参数

3.1 供电电源：AC85V～265V  50Hz或DC 110V/DC220V

3.2 环境条件：工作温度 -20℃ ～＋70℃；贮藏温度 -40℃ ～＋85℃；相对湿度 5%RH ~ 95%RH

3.3 功    耗：≤10W

3.4 抗电强度：外壳与端子间＞AC2000V

3.5 绝缘性能：外壳与端子间＞100MΩ

3.6 模拟指示说明：

断路器状态指示（无源触点输入）：

合闸时，合闸触点闭合，红色模拟条亮； 分闸时，分闸触点闭合，绿色模拟条亮。

手车位置或隔离刀状态指示（无源触点输入）：

对于手车柜：工作位置触点闭合时，红色垂直模拟条亮。实验位置触点闭合时，绿色水平模拟条亮。

对于固定柜：隔离刀触点闭合时，红色垂直模拟条亮。隔离刀触点闭合时，绿色水平模拟条亮。

弹簧储能指示（无源触点输入）：

触点闭合，红色弹簧符号亮，表示已储能。触点断开，绿色弹簧符号亮，表示未储能。

接地刀闸位置指示（无源触点输入）：

触点闭合，红色垂直模拟条亮，表示接地合闸。触点断开，绿色模拟条亮，表示接地断开。

注：失电状态下所有的发光指示均不亮。以上触点信号均来自断路器的辅助触点。

3.7 高压带电指示部分： LED启辉电压（kV）：母线电压×0.15

闭锁启控电压（kV）：母线电压×0.40

3.8 温、湿度控制部分

传感器： 两路温度，两路凝露；传感器具有自检功能，出现故障后，故障指示灯闪烁。

温度控制精度：±2℃

负载输出：两路常开型无缘触点输出，额定容量AC220V/***，可接加热器或风机。

两路温度，两路凝露 (YZ810A型)

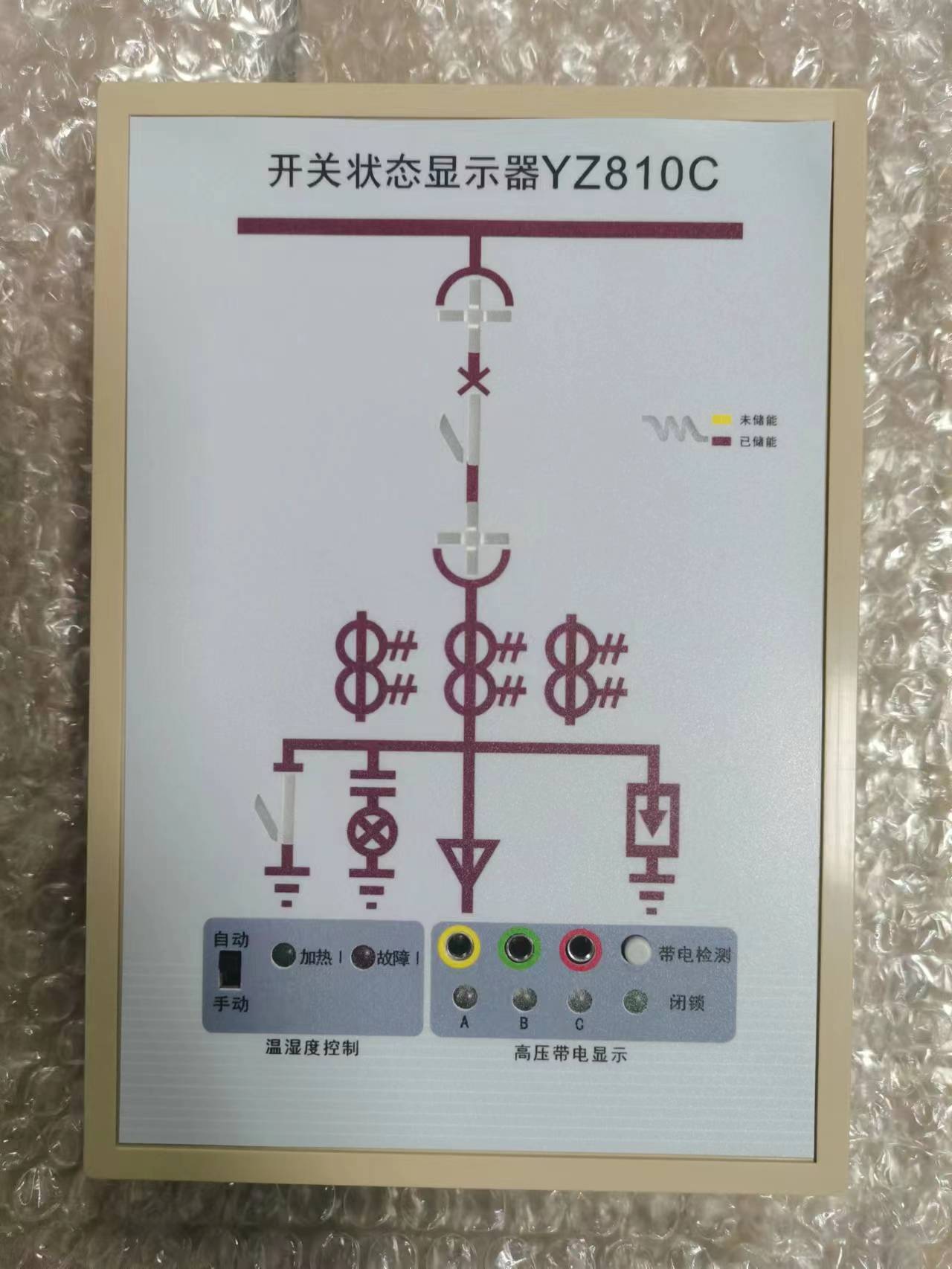

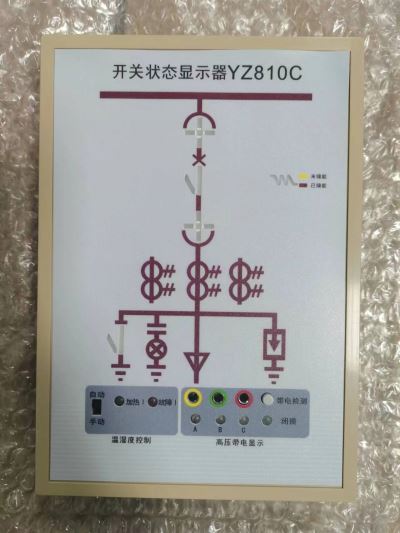

一路湿度，一路凝露 (YZ810C型)

逻辑关系：当湿度≥93%RH或将形成凝露时启动加热或驱潮；

温度≤5℃时，启动加热；

温度≥15℃时，停止加热。

断线报警：负载回路发生断线时，相应的报警指示灯常亮，断线报警输出触点闭合。
