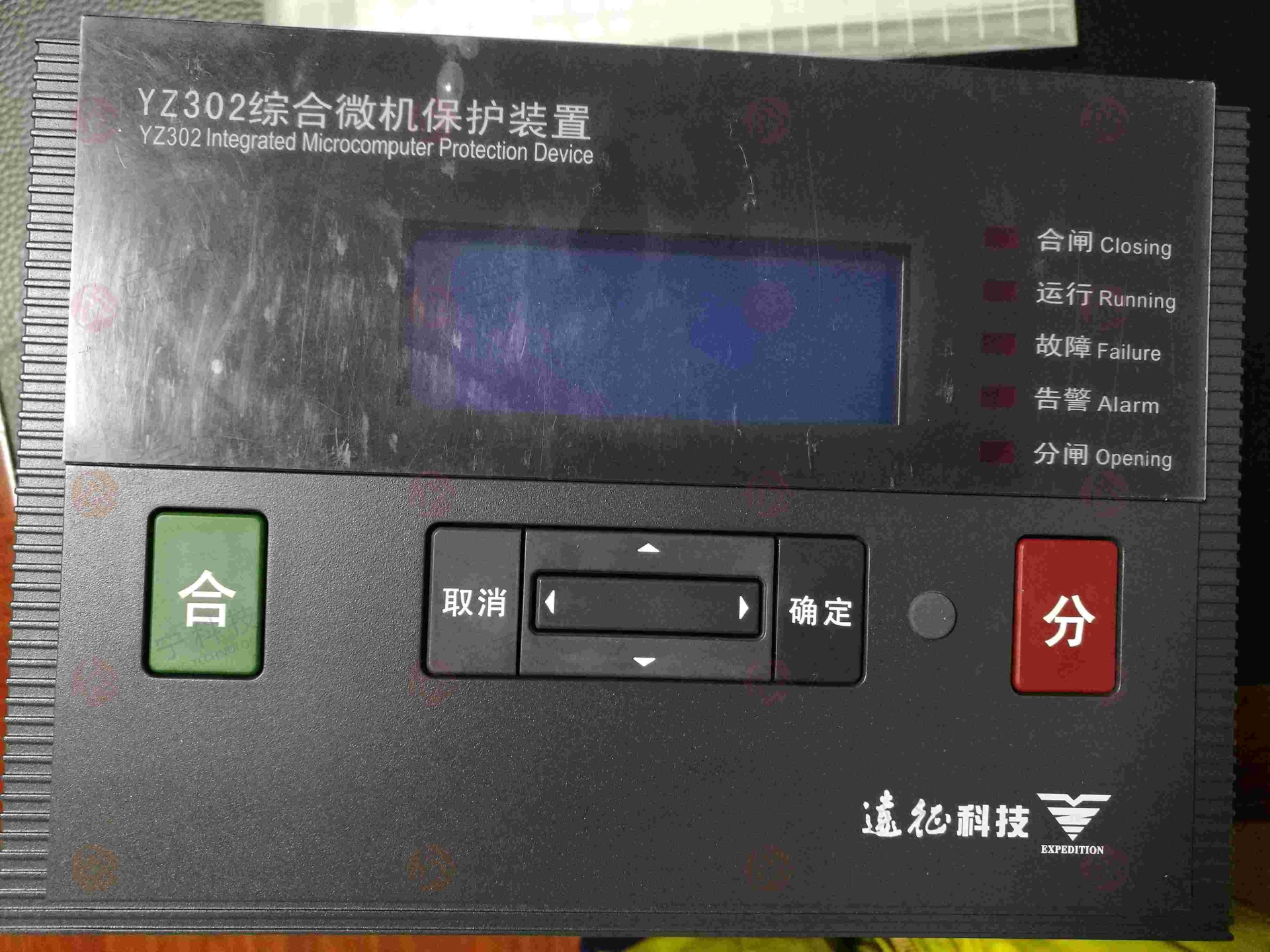

西安远征YZ302综合微机保护装置

1概述

YZ202/302系列综合微机保护装置是专门针对6~20kV电压等级的线路和主设备开发的变电站自动化产品。具有保护、测量、控制、告警、通信等多种功能。实用性强、性能稳定、使用维护简单、抗干扰能力强。是构成10kV/6kV智能化开关柜的核心保护监控元件。

1友好的人机界面，LCD全中文显示，可显示主接线示意图、测量、告警等信息。
2具有高可靠性。元件采用工业级芯片，在机箱设计、电源设计、电路设计上总体考虑了电磁兼容性、抗干扰能力。
3强大的远方装置管理功能（YZ302系列装置无通信功能）。通过上位机可实现遥控、遥信、遥调、遥测等功能。
4可保存30条SOE记录，可记录事件的发生时间、类型及动作值。并具有掉电不丢失功能。
5完善的自检体系，包括对RAM、定值、继电器、AD通道及测量通道系数的检测。
6装置，体积小，特别适合于分散安装在开关柜上。

2、装置特点

　　*针对工矿企业变电站谐波含量高，外部干扰大，电压易波动的特点，装置的电磁兼容标准高于行业标准，可适应恶劣的 工作环境。

　　*功能实用，使用简便，免调试。

　　*体积小，安装接线方便，特别适合安装在开关柜上。

　　*装置具有独立的测量CT，***测量精度

　　3、保护功能

　　*电流速断保护

　　*定时限过流保护

　　*反时限过流保护

　　*零序过流保护

　　*低电压保护

　　*温度保护

　　*控制回路断线告警

　　*负序过流保护

　　*过负荷保护

　　*装置自检告警
