1 概述

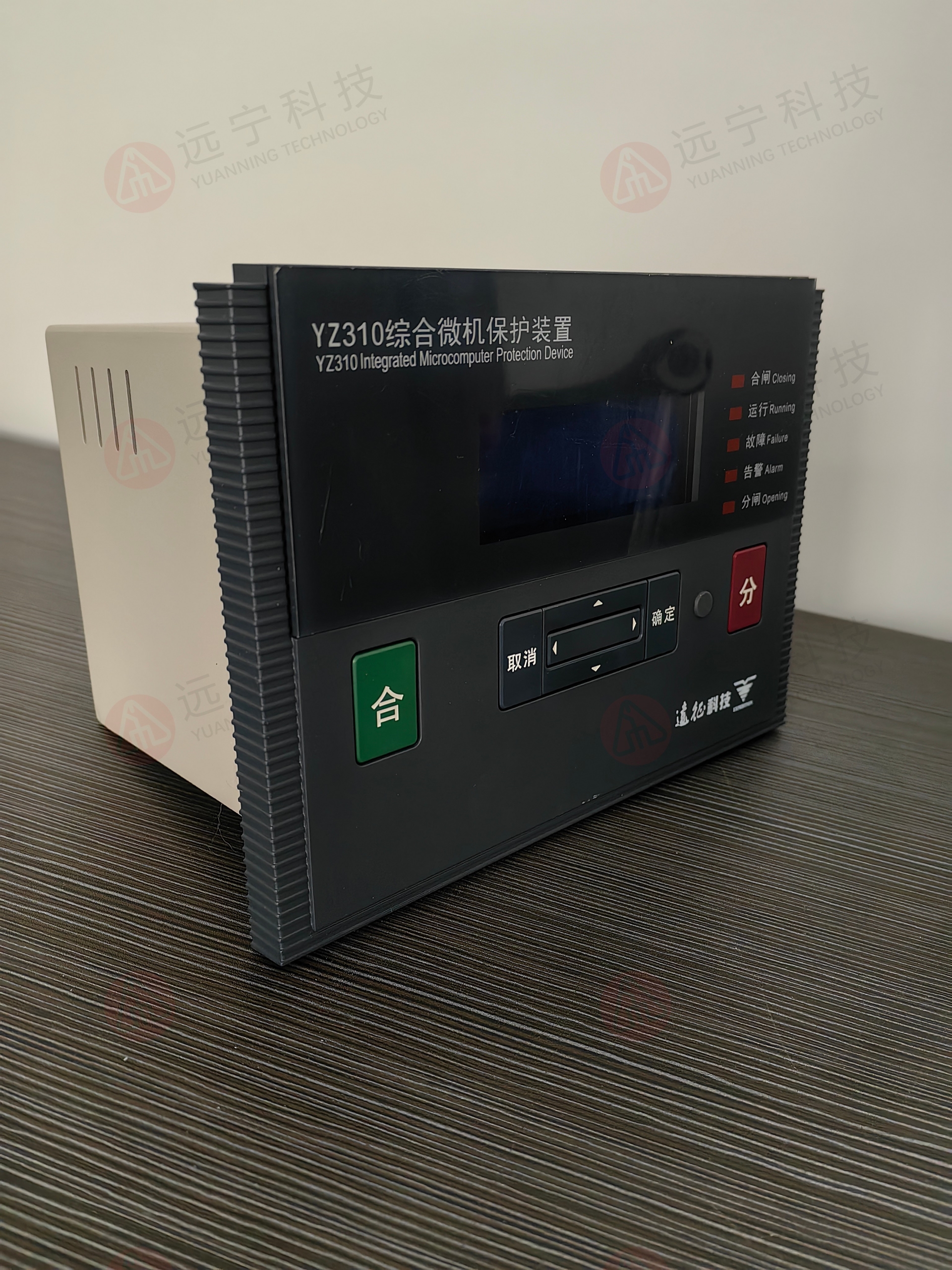

YZ310系列综合微机保护装置是采用计算机技术、电力自动化技术、通信技术等 多种高新技术的新型电器产品。它集保护、测量、控制、监测、通 于一体，是实 现电力系统自动化的基础硬件装置，是替代

传统继电保护的理想电器元件，是构成 智能化开关柜的理想电器元件。多种功能的高度集成、灵活的配置、完全汉化的显 示技术、友好的人机界面，使得YZ310系列综合微机保护装置可做为电力系统10kV

以 下电网各类电器设备及线路的主保护或后备保护。对各种中压电网（不接地电网、 电阻接地、消弧线圈接地、直接接地电网）均能适用。并且YZ310系列综合微机保护 装置能应用在各类开关柜和各类接

线方式的系统中，如单母线、双母线、旁路母线 和双进线供电系统。

2产品特点

● 针对工矿企业变电站谐波含量高，外部干扰大，电压易波动的特点，装 置的电磁兼容标准高于行业标准，可适应恶劣的工作环境。

● 功能实用，使用简便，免调试。

● 体积小，安装接线方便，特别适合安装在开关柜上。

●  装置具有独立的测量CT，***测量精度。

3 工作环境

海拔高度：＜5000m

工作温度： -25℃～+55℃

相对湿度： 5%RH～95%RH

YZ310可实现多种保护功能，如：三段式电流保护，反时限过流保护，零序过电流保护，负序过 流保护，低电压保护，过电压保护，过负荷保护，备自投，备自复，后加速，温度保护，瓦斯保护， 接地告

警，控制回路断线告警，零序过压告警，PT 断线报警，三相一次重合闸，低频减载等。 控制功能 可以在本地或通过上位机遥控操作各类可控开关设备，如断路器的分合闸操作等。 测量功能 全部电量的测

量采用交流采样获得，采样元件采用精密电压电流传感器，体积小，重量轻，精度 高，可以测量回路的相电压（ Ua、 Ub、 Uc）或线电压（ Uab、 Ubc、 Uca），相电流（ Ia、 Ib、 I c），零序电压

（ U0），零序电流（ I 0），有功率（ P），无功率（ Q），有功电度（积分电度 APh）、无功电度（积分电度AQh）。可以根据需要整定CT、PT变比，直接显示一次、二次实际值。 开入量检测功能

 YZ310系列具有 12个开入量输入端，并将其状态量上传。除 IN1 固定设为断路器位置和某些单元 已定义开入量意义外，其余均可根据用户需要设定。各单元开入量定义详见各单元说明。 远方单元管理功

能 YZ310采用RS485通信接口，各功能单元可与主控计算机（或通信管理机）进行通信，从而实现信 息的远方传送和交换。通过主控计算机（或通信管理机）还可实现对保护装置定值的远方查询、整定 功

能以及对装置的远方控制功能。 事件追忆功能 YZ310具有 30个事件追忆功能，可自动记录事件的发生时间、类型及动作值。其时间记录的分辨 率小于2 毫秒，并且具有掉电不丢失功能。 保护事件记录功

能 YZ310设置了保护事件记录功能，可显示保护的动作类型、动作值、动作时间，使用户一目了 然。
